Série do Produto

SWIVEL CARTRIDGE

Aplicações

Taimi's Screw-in Cartridge is the result of the shank-nut assembly and it is designed to be integrated into steel housings or hydraulic manifolds. It simply screws in, becoming a short and very sturdy swiveling coupling that will live through high pressure and side loads.

Downloads

Data sheet

Macho

Macho

Filtrar

Unidade de medida

Código do Produto

Thread

Especif

12,5 1/2"

SZ4-08-J01M

3/4"-16 UNF MALE JIC

Specs

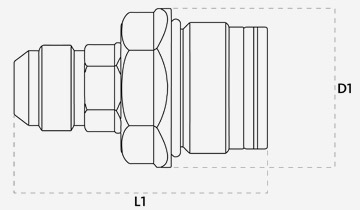

D1:	37,3 mm 1,47"
L1:	63,5 mm 2,5"
Vedações:	FKM
* Ex reference S20813FSXXXX-10V000

37,3 1,47

2,5 63,5

12,5 1/2" new

SZ4-08-P01M

60° 1/2 BSPP MALE 60° CONE MALE THREAD

Specs
D1:	39 mm 1,54"
L1:	60 mm 2,36"
Vedações:	FKM
* Ex reference S20816DGXXXX-10V000

39 1,54

2,36 60

12,5 1/2"

SZ4-30S-M01M

M30x2 MALE 20S

Specs
D1:	53,1 mm 2,09"
L1:	77 mm 3,03"
Vedações:	FKM
* Ex reference S20803LMXXXX-10V000

53,1 2,09

3,03 77

20 3/4"

SZ4-12-J01M

1-1/16"-12 UN MALE JIC

Specs
D1:	50 mm 1,97"
L1:	80 mm 3,15"
Vedações:	FKM
* Ex reference S21213HSXXXX-10V000

50 1,97

3,15 80

20 3/4"

SZ4-12-P01M

G 3/4" 60° CONE MALE THREAD

Specs
D1:	50 mm 1,97"
L1:	76,3 mm 3"
Vedações:	FKM
* Ex reference S21216FGXXXX-10V000

50 1,97

3 76,3

20 3/4" new

SZ4-12-S01M

1-3/16"-12 UN MALE ORFS

Specs
D1:	53,1 mm 2,09"
L1:	76,3 mm 3"
Vedações:	FKM
* Ex reference S21211HSXXXX-10V000

53,1 2,09

3 76,3

25 1"

SZ4-16-J01M

1 - 5/16" - 12 UN MALE JIC

Specs
D1:	56,4 mm 2,22"
L1:	90,5 mm 3,56"
Vedações:	FKM
* Ex reference S21613LSXXXX-10V000

56,4 2,22

3,56 90,5

25 1"

SZ4-16-P01M

G 1" 60° CONE MALE THREAD

Specs
D1:	56,4 mm 2,22"
L1:	88,1 mm 3,47"
Vedações:	FKM
* Ex reference S21616GGXXXX-10V000

56,4 2,22

3,47 88,1

25 1"

SZ4-16-S01M

1-7/16"-12 UN MALE ORFS

Specs
D1:	58,7 mm 2,31"
L1:	88,1 mm 3,47"
Vedações:	FKM
* Ex reference S21611LSXXXX-10V000

58,7 2,31

3,47 88,1

31,5 1-1/4"

SZ4-20-P01M

G 1 1/4" 60° CONE MALE THREAD

Specs
D1:	69,1 mm 2,72"
L1:	93,2 mm 3,67"
Vedações:	FKM
* Ex reference S22016HGXXXX-10V000

69,1 2,72

3,67 93,2

31,5 1-1/4"

SZ4-20-S01M

1-11/16"-12 UN MALE ORFS

Specs
D1:	69,1 mm 2,72"
L1:	93,7 mm 3,69"
Vedações:	FKM
* Ex reference S22011MSXXXX-10V000

69,1 2,72

3,69 93,7

Forestry Harvester Heads

Roadside Maintenance Machines

Mining Trucks

Underground Mining Machines

Solar Concentrators

Especificações Técnicas

Pressão de Ruptura (MPa) Pressão de Ruptura (psi)

Bitola	Tamanhos (mmInch)	Pressão de trabalho	Macho + Fêmea Pressão de Ruptura
08	12,5 1/2"	43 MPa 6236,623 psi	172 MPa 172 24946,491 psi 24946,491
12	20 3/4"	43 MPa 6236,623 psi	172 MPa 172 24946,491 psi 24946,491
16	25 1"	43 MPa 6236,623 psi	172 MPa 172 24946,491 psi 24946,491
20	31,5 1-1/4"	38 MPa 5511,434 psi	152 MPa 152 22045,736 psi 22045,736

Material:
Aço

Vedações:
FKM

Temperaturas de trabalho:
-40 °C to 180 °C -40 °F to 356 °F

Tratamento da superfície:
CrIII
