Série do Produto

TNV

Aplicações

Engates padrão para o mercado EUA

Os engates da série TNV geralmente são utilizados no mercado EUA como boa alternativa para engates padrão de outro tipo. As válvulas foram concebidas para facilitar a vazão e para permitir a conexão também com engates com passagem livre (TNL) da mesma série.

Downloads

Data sheet

Produtos
Especif

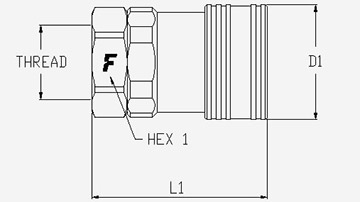

Fêmea

Filtrar

Unidade de medida

Código do Produto

Rosca

6,3

TNV 04 NPT F

NPTF 1/4" FEMALE

Specs
Hex1:	22 mm 0,87"
D1:	24 mm 0,94"
L1:	50 mm 1,97"
Vazão:	22 (l/min) at 0.2 MPa 5,812 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	104,5 g 0,23 lb

TNV 06 NPT F

NPTF 3/8" FEMALE

Specs
Hex1:	24 mm 0,94"
D1:	27 mm 1,06"
L1:	57 mm 2,24"
Vazão:	45 (l/min) at 0.2 MPa 11,888 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	141 g 0,31 lb

12,5

TNV 08 NPT F

NPTF 1/2" FEMALE

Specs
Hex1:	30 mm 1,18"
D1:	34 mm 1,34"
L1:	65 mm 2,56"
Vazão:	80 (l/min) at 0.2 MPa 21,134 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	231 g 0,51 lb

TNV 12 NPT F

NPTF 34" FEMALE

Specs
Hex1:	36 mm 1,42"
D1:	42 mm 1,65"
L1:	64 mm 2,52"
Vazão:	190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	345 g 0,76 lb

TNV120/1116UN F

1-1/16"-12 UN FEMALE ORB

Specs
Hex1:	36 mm 1,42"
D1:	42 mm 1,65"
L1:	73,7 mm 2,9"
Vazão:	190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	381,4 g 0,84 lb

TNV120/34GAS F

BSPP 3/4 FEMALE ORB

Specs
Hex1:	36 mm 1,42"
D1:	40 mm 1,57"
L1:	85,5 mm 3,37"
Vazão:	190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	334,4 g 0,74 lb

TNV 16 NPT F

NPTF 1" FEMALE

Specs
Hex1:	46 mm 1,81"
D1:	50,5 mm 1,99"
L1:	71 mm 2,8"
Vazão:	280 (l/min) at 0.2 MPa 73,968 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	521,1 g 1,15 lb

TNV160/1GAS F

BSPP 1 FEMALE ORB

Specs
Hex1:	46 mm 1,81"
D1:	50,5 mm 1,99"
L1:	71 mm 2,8"
Vazão:	280 (l/min) at 0.2 MPa 73,968 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	508,2 g 1,12 lb

31,5

TNV 20 NPT F

NPTF 1-1/4" FEMALE

Specs
Hex1:	50 mm 1,97"
D1:	56 mm 2,2"
L1:	97 mm 3,82"
Vazão:	450 (l/min) at 0.2 MPa 118,877 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	800,9 g 1,77 lb

37,5

TNV 24 NPT F

NPTF 1-1/2" FEMALE

Specs
Hex1:	65 mm 2,56"
D1:	70 mm 2,76"
L1:	91 mm 3,58"
Vazão:	450 (l/min) at 0.2 MPa 118,877 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	1351 g 2,98 lb

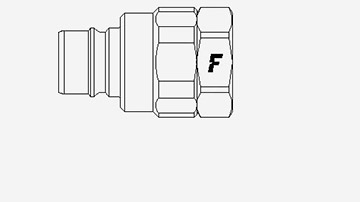

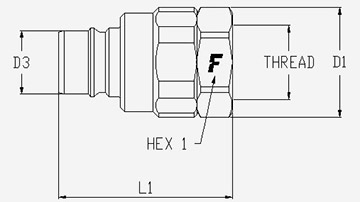

Macho

Filtrar

Unidade de medida

Código do Produto

Thread

6,3

TNV 04 NPT M

NPTF 1/4" FEMALE

Specs
Hex1:	21 mm 0,83"
D1:	24 mm 0,94"
D3:	10,8 mm 0,43"
L1:	49 mm 1,93"
Vazão:	22 (l/min) at 0.2 MPa 5,812 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	80 g 0,18 lb

TNV 06 NPT M

NPTF 3/8" FEMALE

Specs
Hex1:	24 mm 0,94"
Hex2:	26 mm 1,02"
D1:	27 mm 1,06"
D3:	12,9 mm 0,51"
L1:	57 mm 2,24"
Vazão:	45 (l/min) at 0.2 MPa 11,888 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	104,6 g 0,23 lb

12,5

TNV 08 NPT M

NPTF 1/2" FEMALE

Specs
Hex1:	30 mm 1,18"
D1:	34 mm 1,34"
D3:	16 mm 0,63"
L1:	63 mm 2,48"
Vazão:	80 (l/min) at 0.2 MPa 21,134 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	174,8 g 0,39 lb

TNV 12 NPT M

NPTF 34" FEMALE

Specs
Hex1:	36 mm 1,42"
Hex2:	38 mm 1,5"
D1:	40 mm 1,57"
D3:	23,3 mm 0,92"
L1:	63,5 mm 2,5"
Vazão:	190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	234,3 g 0,52 lb

TNV120/1116UN M

1-1/16"-12 UN FEMALE ORB

Specs
Hex1:	36 mm 1,42"
D1:	42 mm 1,65"
D3:	23,3 mm 0,92"
L1:	64 mm 2,52"
Vazão:	190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	280,3 g 0,62 lb

TNV120/34GAS M

BSPP 3/4 FEMALE ORB

Specs
Hex1:	36 mm 1,42"
D1:	40 mm 1,57"
D3:	23,3 mm 0,92"
L1:	64 mm 2,52"
Vazão:	190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	232,5 g 0,51 lb

TNV121/1116UN M

1-1/16"-12 UN MALE JIC

Specs
Hex1:	36 mm 1,42"
Hex2:	38 mm 1,5"
D1:	40 mm 1,57"
D3:	23,3 mm 0,92"
L1:	85,5 mm 3,37"
Vazão:	190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	324,4 g 0,72 lb

TNV 16 NPT M

NPTF 1" FEMALE

Specs
Hex1:	46 mm 1,81"
D1:	50,5 mm 1,99"
D3:	29,7 mm 1,17"
L1:	68 mm 2,68"
Vazão:	280 (l/min) at 0.2 MPa 73,968 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	372,8 g 0,82 lb

TNV160/1GAS M

BSPP 1 FEMALE ORB

Specs
Hex1:	46 mm 1,81"
D1:	50,5 mm 1,99"
D3:	29,7 mm 1,17"
L1:	68 mm 2,68"
Vazão:	280 (l/min) at 0.2 MPa 73,968 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	354,6 g 0,78 lb

31,5

TNV 20 NPT M

NPTF 1-1/4" FEMALE

Specs
Hex1:	50 mm 1,97"
D1:	56 mm 2,2"
D3:	36,1 mm 1,42"
L1:	91 mm 3,58"
Vazão:	450 (l/min) at 0.2 MPa 118,877 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	593 g 1,31 lb

37,5

TNV 24 NPT M

NPTF 1-1/2" FEMALE

Specs
Hex1:	65 mm 2,56"
D1:	70 mm 2,76"
D3:	43,5 mm 1,71"
L1:	85 mm 3,35"
Vazão:	450 (l/min) at 0.2 MPa 118,877 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	1990,5 g 4,39 lb

Tampas para Acopladores
Vedações

Acessórios e Peças de Reposição

Tampas de Proteção - PVC - Fêmea

Tamanhos	Código	Cor
3/8" 10 mm	TMA 38	Yellow
3/8" 10 mm	TMA 38 A	Orange
3/8" 10 mm	TMA 38 B	Blue
3/8" 10 mm	TMA 38 N	Black
3/8" 10 mm	TMA 38 R	Red
3/8" 10 mm	TMA 38 V	Green
1" 25 mm	TMH 1	Red
1/2" 12,5 mm	TMH 12	Red
1/4" 6,3 mm	TMH 14	Red
1/4" 6,3 mm	TMH 14 N	Black
1/8" 3,2 mm	TMH 18	Red
3/4" 20 mm	TMH 34	Red
3/4" 20 mm	TMH 34 N	Black

Tampas de Proteção - PVC - Macho

Tamanhos	Código	Cor
3/8" 10 mm	TFA 38	Yellow
3/8" 10 mm	TFA 38 A	Orange
3/8" 10 mm	TFA 38 B	Blue
3/8" 10 mm	TFA 38 N	Black
3/8" 10 mm	TFA 38 R	Red
3/8" 10 mm	TFA 38 V	Green
1/2" 12,5 mm	TFH 12	Red
1/4" 6,3 mm	TFH 14	Red
1/4" 6,3 mm	TFH 14 N	Black
3/4" 20 mm	TFH 34	Red
3/4" 20 mm	TFH 34 N	Black
3/8" 10 mm	TFH 38	Red
3/8" 10 mm	TFH 38 A	Orange
3/8" 10 mm	TFH 38 B	Blue
3/8" 10 mm	TFH 38 G	Yellow
3/8" 10 mm	TFH 38 N	Black

Vedações

Size	Thread	Código
6,3 mm	1/4"	F	SK TNV 04
10 mm	3/8"	F	SK TNV 06
12,5 mm	1/2"	F	SK TNV 08
12,5 mm	1/2"	F	SK TNV 12
25 mm	1"	F	SK TNV 16
31,5 mm	1-1/4"	F	SK TNV 20
37,5 mm	1-1/2"	F	SK TNV 24
50 mm	2"	F	SK TNV 32

Especificações Técnicas

Pressão de Ruptura (MPa)

Bitola	Tamanhos (mmInch)	Pressão de trabalho	Vazão (l/mingal/min)	Vazamento (ml)	Força na Conexão (N)	Macho Pressão de Ruptura	Fêmea Pressão de Ruptura	Macho + Fêmea Pressão de Ruptura
04	6,3 1/4"	27 MPa 3916,019 psi	22 5,812	2	60	140 MPa 140 20305,283 psi 20305,283	130 MPa 130 18854,906 psi 18854,906	125 MPa 125 18129,717 psi 18129,717
06	10 3/8"	30 MPa 4351,132 psi	45 11,888	3	70	180 MPa 180 26106,793 psi 26106,793	170 MPa 170 24656,415 psi 24656,415	170 MPa 170 24656,415 psi 24656,415
08	12,5 1/2"	22 MPa 3190,83 psi	80 21,134	4	92	100 MPa 100 14503,774 psi 14503,774	88 MPa 88 12763,321 psi 12763,321	88 MPa 88 12763,321 psi 12763,321
12	20 3/4"	19 MPa 2755,717 psi	190 50,193	14	110	76 MPa 76 11022,868 psi 11022,868	70 MPa 70 10152,642 psi 10152,642	70 MPa 70 10152,642 psi 10152,642
16	25 1"	15 MPa 2175,566 psi	280 73,968	20	100	60 MPa 60 8702,264 psi 8702,264	60 MPa 60 8702,264 psi 8702,264	60 MPa 60 8702,264 psi 8702,264
20	31,5 1-1/4"	10 MPa 1450,377 psi	450 118,877	45	110	50 MPa 50 7251,887 psi 7251,887	50 MPa 50 7251,887 psi 7251,887	40 MPa 40 5801,51 psi 5801,51
24	37,5 1-1/2"	11 MPa 1595,415 psi	450 118,877	80	150	45 MPa 45 6526,698 psi 6526,698	45 MPa 45 6526,698 psi 6526,698	45 MPa 45 6526,698 psi 6526,698

Material:
Aço

Vedações:
NBR

Temperaturas de trabalho:
-25 °C to 125 °C

Tratamento da superfície:
MATE 500 (CrIII)

Especificações:
Série de intercâmbio: MARKET
Tipo de Válvula: Disco
Conexão: Retração da Luva
Desconexão: Retração da Luva
Conexão sob Pressão: Não consentida

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.
