Série do Produto

Aplicações

Engate fêmea push-pull para o setor agrícola, fixação de painel, válvula cogumelo

Engates push-pull para montagem de anteparo. Disponíveis as roscas fêmea BSP e NPT. Função antirruptura dos tubos. Permutáveis ISO 7241 parte A.

Downloads

Data sheet

Fêmea

Filtrar

Unidade de medida

Código do Produto

Rosca

12,5

PV 12 GAS F

BSPP 1/2" FEMALE

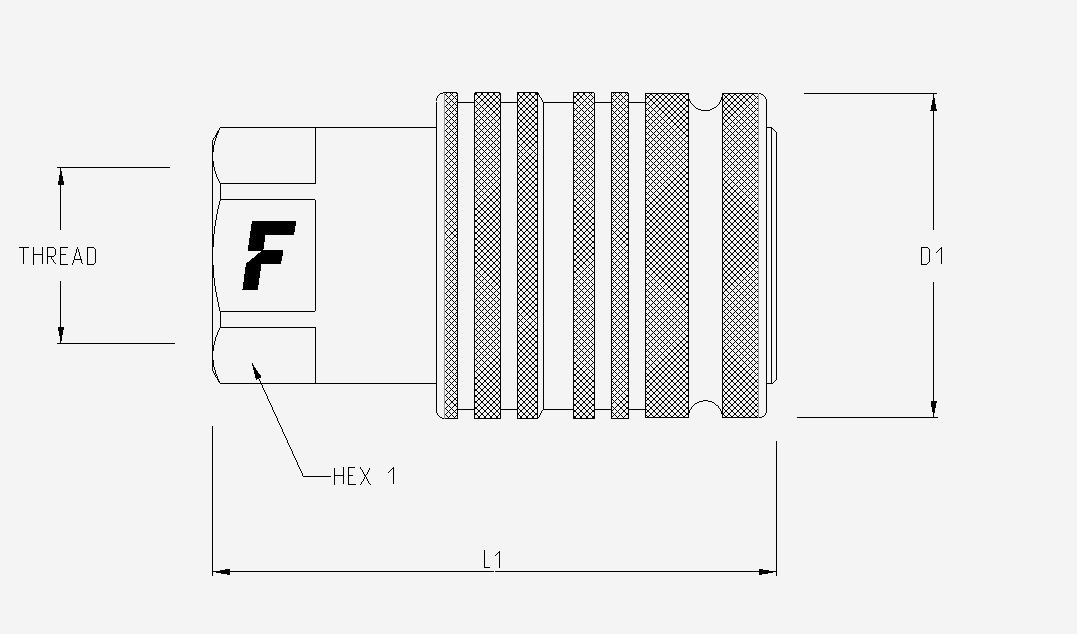

Specs
Hex1:	27 mm 1,06"
D1:	38 mm 1,5"
L1:	66 mm 2,6"
Vazão:	75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	213,6 g 0,47 lb

12,5

PV 12 NPT F

NPTF 1/2" FEMALE

Specs
Hex1:	27 mm 1,06"
D1:	38 mm 1,5"
L1:	66 mm 2,6"
Vazão:	75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	213,6 g 0,47 lb

Tampas para Acopladores
Acessórios Vários
Para Acopladores
Vedações

Acessórios e Peças de Reposição

Size (mm)	Size (in)	Thread	Código	Material
12,5	1/2"		SD 12	Aço
12,5	1/2"	MF	AD 08-FFHF-NVM	Aço
12,5	1/2"		AE12+OR12
12,5	1/2"	F	D12 B	Plástico

Tampas de Proteção - PVC - Fêmea

Tamanhos	Código	Cor
1/2" 12,5 mm	TM 12 L	Blue
1/2" 12,5 mm	TM 12 L/A	Orange
1/2" 12,5 mm	TM 12 L/G	Yellow
1/2" 12,5 mm	TM 12 L/GR	Grey
1/2" 12,5 mm	TM 12 L/M	Brown
1/2" 12,5 mm	TM 12 L/N	Black
1/2" 12,5 mm	TM 12 L/R	Red
1/2" 12,5 mm	TM 12 L/V	Green
1/2" 12,5 mm	TM 12-38	Blue
1/2" 12,5 mm	TM 12-38 C	LightBlue
1/2" 12,5 mm	TM 12-38 G	Yellow
1/2" 12,5 mm	TM 12-38 GR	Grey
1/2" 12,5 mm	TM 12-38 M	Brown
1/2" 12,5 mm	TM 12-38 N	Black
1/2" 12,5 mm	TM 12-38 P R4008	Purple
1/2" 12,5 mm	TM 12-38 R	Red
1/2" 12,5 mm	TM 12-38 V	Green

Tampas de Proteção - PVC - Macho

Tamanhos	Código	Cor

Tampas de Proteção - Alumínio - Fêmea

Tamanhos	Código	Cor
1/2" 12,5 mm	TM 12 S	Metal

Tampas de Proteção - Alumínio - Macho

Tamanhos	Código	Cor

Tampas de Proteção - Acetal Resin - Fêmea

Tamanhos	Código	Cor
1/2" 12,5 mm	TA 12 C	LightBlue

Tampas de Proteção - Acetal Resin - Macho

Tamanhos	Código	Cor

Vedações

Size	Thread	Código
12,5 mm	1/2"		SK NV 12

Tractor-Towed Beach Cleaners

Especificações Técnicas

Pressão de Ruptura (MPa)

Bitola	Tamanhos (mmInch)	Pressão de trabalho	Vazão (l/mingal/min)	Vazamento (ml)	Força na Conexão (N)	Fêmea Pressão de Ruptura	Macho + Fêmea Pressão de Ruptura
08	12,5 1/2"	25 MPa 3625,943 psi	75 19,813	1,8	150	110 MPa 110 15954,151 psi 15954,151	148 MPa 148 21465,585 psi 21465,585

Material:
Aço

Vedações:
NBR

Temperaturas de trabalho:
-25 °C to 125 °C

Tratamento da superfície:
MATE 500 (CrIII)

Especificações:
Série de intercâmbio: ISO 7241-A
Tipo de Válvula: Disco
Conexão: Pressione para ligar
Desconexão: Puxar para desligar
Conexão sob Pressão: Não consentida

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.
