Série do Produto
6DNPV
Aplicações
Agricultura

Engates fêmea para aplicações agrícolas

Engates push-pull, com possibilidade de conexão sob pressão residual seja no macho que na fêmea e desconexão sob pressão. Podem ser parafusados diretamente nas válvulas distribuidoras ou em tubos rígidos. Função antirruptura dos tubos. Permutáveis ISO 7241 parte A .
Downloads
Fêmea

Fêmea

Filtrar
Unidade de medida

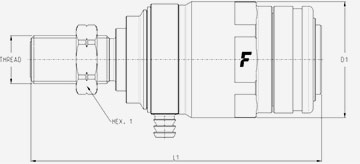

Código do Produto Rosca Details HEX1 D1 L1
12,5 1/2" 6DNPV081/22F A1 M22x1,5 MALE
Specs
Vazão: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Vedações: NBR & PUR
Peso: 757,7 g 1,67 lb
46 1,81 50 1,97 4 101,7
12,5 1/2" 6DNPV081/22F B M22x1,5 MALE
Specs
Vazão: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Vedações: NBR & PUR
Peso: 760,6 g 1,68 lb
46 1,81 50 1,97 4 101,7
  • Tampas para Acopladores
  • Vedações

Acessórios e Peças de Reposição

Plástico caps female Tampas de Proteção - Plástico - Fêmea
Tamanhos Código Cor
--
--
 TARV 34
Vedações
Size Thread Código
12,5 mm 1/2" F KITAE12S+OR12LT
Especificações Técnicas
Bitola Tamanhos (mmInch) Pressão de trabalho Vazão (l/mingal/min) Vazamento (ml) Força na Conexão (N) Fêmea Pressão de Ruptura Macho + Fêmea Pressão de Ruptura
08 12,5 1/2" 25 MPa 3625,943 psi 50 13,209 1,4 255 100 MPa 14503,774 psi 100 MPa 14503,774 psi
Material:
Aço
Vedações:
NBR & PUR
Temperaturas de trabalho:
-25 °C to 125 °C -13 °F to 257 °F
Tratamento da superfície:
MATE 500 (CrIII)
Especificações:
Série de intercâmbio: ISO 7241-A
Tipo de Válvula: Disco
Conexão: Pressione para ligar
Desconexão: Puxar para desligar
Conexão sob Pressão: Conexão e Desconexão com pressão residual em ambos M/F

Exceções:

- O código que termina com A1 possui porta única coletora de óleo;
- O código que termina com B possui porta dupla coletora de óleo.

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.

6DNPV flow diagram
