Série do Produto

3NV

Aplicações

Engates push-pull para aplicações agrícolas

Engates fêmea com possibilidade para conexão com pressão residual no macho. Impulsor externo para facilitar as manobras de conexão e desconexão. Permutável ISO 7241 parte A.

Downloads

Data sheet

Produtos
Especif

Fêmea

Filtrar

Unidade de medida

Código do Produto

Rosca

12,5

3NV 12-12SAE F

3/4"-16 UNF FEMALE ORB

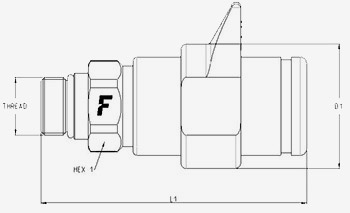

Specs
Hex1:	27 mm 1,06"
D1:	48 mm 1,89"
L1:	100 mm 3,94"
Vazão:	75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	517,9 g 1,14 lb

12,5

3NV1/78 UNF F

7/8"-14 UNF MALE

Specs
Hex1:	32 mm 1,26"
D1:	48 mm 1,89"
L1:	102,6 mm 4,04"
Vazão:	75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatura:	-25 °C to 125 °C -13 °F to 257 °F
Vedações:	NBR
Peso:	505,8 g 1,12 lb

Tampas para Acopladores
Acessórios Vários
Para Acopladores
Vedações

Acessórios e Peças de Reposição

Size (mm)	Size (in)	Thread	Código	Material
12,5	1/2"	MF	AD 08-FFHF-NVM	Aço
12,5	1/2"		AE12+OR12

Tampas de Proteção - Acetal Resin - Fêmea

Tamanhos	Código	Cor
1/2" 12,5 mm	TA 12	Blue
1/2" 12,5 mm	TA 12 UV	Blue
1/2" 12,5 mm	TA 12 G	Yellow
1/2" 12,5 mm	TA 12 G UV	Yellow
1/2" 12,5 mm	TA 12 GR	Grey
1/2" 12,5 mm	TA 12 M	Brown
1/2" 12,5 mm	TA 12 M UV	Brown
1/2" 12,5 mm	TA 12 N	Black
1/2" 12,5 mm	TA 12 N UV	Black
1/2" 12,5 mm	TA 12 R	Red
1/2" 12,5 mm	TA 12 R UV	Red
1/2" 12,5 mm	TA 12 V	Green
1/2" 12,5 mm	TA 12 V UV	Green
1/2" 12,5 mm	TAID 12 N	Black

Tampas de Proteção - Acetal Resin - Macho

Tamanhos	Código	Cor

Tampas de Proteção - PVC - Fêmea

Tamanhos	Código	Cor
1/2" 12,5 mm	TM 12 L	Blue
1/2" 12,5 mm	TM 12 L/A	Orange
1/2" 12,5 mm	TM 12 L/G	Yellow
1/2" 12,5 mm	TM 12 L/GR	Grey
1/2" 12,5 mm	TM 12 L/M	Brown
1/2" 12,5 mm	TM 12 L/N	Black
1/2" 12,5 mm	TM 12 L/R	Red
1/2" 12,5 mm	TM 12 L/V	Green
1/2" 12,5 mm	TM 12-38	Blue
1/2" 12,5 mm	TM 12-38 C	LightBlue
1/2" 12,5 mm	TM 12-38 G	Yellow
1/2" 12,5 mm	TM 12-38 GR	Grey
1/2" 12,5 mm	TM 12-38 M	Brown
1/2" 12,5 mm	TM 12-38 N	Black
1/2" 12,5 mm	TM 12-38 P R4008	Purple
1/2" 12,5 mm	TM 12-38 R	Red
1/2" 12,5 mm	TM 12-38 V	Green

Tampas de Proteção - PVC - Macho

Tamanhos	Código	Cor

Tampas de Proteção - Plástico - Fêmea

Tamanhos	Código	Cor
1/2" 12,5 mm	TARV 45

Tampas de Proteção - Plástico - Macho

Tamanhos	Código	Cor

Tampas de Proteção - Alumínio - Fêmea

Tamanhos	Código	Cor
1/2" 12,5 mm	TM 12 S	Metal

Tampas de Proteção - Alumínio - Macho

Tamanhos	Código	Cor

Vedações

Size	Thread	Código
12,5 mm	1/2"		SK NV 12

Especificações Técnicas

Pressão de Ruptura (MPa)

Bitola	Tamanhos (mmInch)	Pressão de trabalho	Vazão (l/mingal/min)	Vazamento (ml)	Força na Conexão (N)	Fêmea Pressão de Ruptura	Macho + Fêmea Pressão de Ruptura
08	12,5 1/2"	25 MPa 3625,943 psi	75 19,813	1,8	110	100 MPa 100 14503,774 psi 14503,774	100 MPa 100 14503,774 psi 14503,774

Material:
Aço

Vedações:
NBR

Temperaturas de trabalho:
-25 °C to 125 °C

Tratamento da superfície:
MATE 500 (CrIII)

Especificações:
Série de intercâmbio: ISO 7241-A
Tipo de Válvula: Disco
Conexão: Retração da Luva
Desconexão: Retração da Luva
Conexão sob Pressão: Macho sob pressão

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.
