Produktreihe
RFCS
Anwendungsbereich

Screw to connect couplings for air conditioning & refrigeration application

This range of couplings has been specifically designed for air conditioning and refrigeration systems. Interchangeability according to market driven standards. Couplers in brass material with copper sweat braze adaptor.

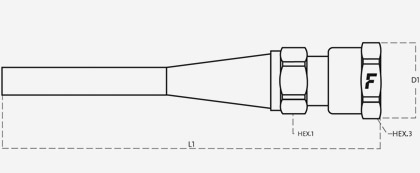

Muffe

Muffe

Filtern
Maßeinheit
Produktcode Thread Details HEX1 HEX3 D1 L1
10 3/8" RF 06 CS065 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 45,3 g 0,1 lb
22 0,87 24 0,94 27 1,06 2,99 76
10 3/8" RF 06 CS095 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 95,7 g 0,21 lb
22 0,87 24 0,94 27 1,06 2,99 76
12,5 1/2" RF 08 CS095 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 160,4 g 0,35 lb
27 1,06 30 1,18 34 1,34 4,37 111
12,5 1/2" RF 08 CS125 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 175,9 g 0,39 lb
27 1,06 30 1,18 34 1,34 4,21 107
12,5 1/2" RF 08 CS160 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 172,3 g 0,38 lb
27 1,06 30 1,18 34 1,34 4,21 107
20 3/4" RF 12 CS160 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 336 g 0,74 lb
36 1,42 41 1,61 45 1,77 5,16 131
20 3/4" RF 12 CS190 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 342,9 g 0,76 lb
36 1,42 41 1,61 45 1,77 5,16 131
20 3/4" RF 12 CS220 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 343,4 g 0,76 lb
36 1,42 41 1,61 45 1,77 5,16 131
25 1" RF 16 CS220 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 539,9 g 1,19 lb
46 1,81 50 1,97 55 2,17 5,77 146,5
25 1" RF 16 CS255 F5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 532,3 g 1,17 lb
46 1,81 50 1,97 55 2,17 5,77 146,5
25 1" RF 16 CS290 F5N n.a.
Specs
Dichtungen: CR
Gewicht: 540 g 1,19 lb
46 1,81 55 2,17 5,77 146,5

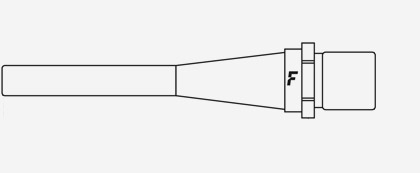

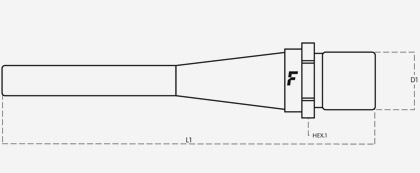

Stecker

Stecker

Filtern
Maßeinheit
Produktcode Thread Specs HEX1 D1 D3 L1
10 3/8" RF 06 CS065 M5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 53 g 0,12 lb
22 0,87 25 0,98 20 0,79 2,66 67,5
10 3/8" RF 06 CS095 M5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 52,2 g 0,12 lb
22 0,87 25 0,98 20 0,79 2,66 67,5
12,5 1/2" RF 08 CS095 M5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 112,3 g 0,25 lb
28 1,1 32 1,26 25,4 1 3,94 100
12,5 1/2" RF 08 CS125 M5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 112,9 g 0,25 lb
28 1,1 32 1,26 25,4 1 3,78 96
12,5 1/2" RF 08 CS160 M5N n.a.
Specs
Dichtungen: CR
28 1,1 32 1,26 16,1 0,63 3,7 94
20 3/4" RF 12 CS160 M5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 243,1 g 0,54 lb
41 1,61 46 1,81 36,5 1,44 4,67 118,5
20 3/4" RF 12 CS190 M5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 236,9 g 0,52 lb
41 1,61 46 1,81 36,5 1,44 4,67 118,5
20 3/4" RF 12 CS220 M5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 243 g 0,54 lb
41 1,61 46 1,81 36,5 1,44 4,67 118,5
25 1" RF 16 CS220 M5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 2476 g 5,46 lb
48 1,89 53 2,09 44,5 1,75 5,15 130,8
25 1" RF 16 CS255 M5N n.a.
Specs
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 330,3 g 0,73 lb
48 1,89 53 2,09 44,5 1,75 5,15 130,8
25 1" RF 16 CS290 M5N n.a.
Specs
Dichtungen: CR
Gewicht: 332,6 g 0,73 lb
48 1,89 53 2,09 44,5 1,75 5,16 131
Technische Daten
Dash Size Size (mmInch) Arbeitsdruck Spillage (ml) Stecker Berstdruck Muffe Berstdruck Stecker + Muffe Berstdruck
06 10 3/8" 6 MPa 870,226 psi 0,05 21 MPa 3045,792 psi 19 MPa 2755,717 psi 26 MPa 3770,981 psi
08 12,5 1/2" 5 MPa 725,189 psi 0,1 26 MPa 3770,981 psi 15 MPa 2175,566 psi 25 MPa 3625,943 psi
12 20 3/4" 5 MPa 725,189 psi 0,1 21 MPa 3045,792 psi 15 MPa 2175,566 psi 19 MPa 2755,717 psi
16 25 1" 5 MPa 725,189 psi 0,2 13 MPa 1885,491 psi 15 MPa 2175,566 psi 15 MPa 2175,566 psi
Material:
Messing
Dichtungen:
CR
Betriebstemperaturen:
-40 °C to 120 °C -40 °F to 248 °F
Technische Daten:
Austauschbarkeit Serien: MARKET
Ventiltyp: Flach
Verbinden: Zum Verbinden einschrauben
Trennen: Zum Trennen ausschrauben
Verbindung bei anstehendem Druck: Mit Restdruck

Pressure Drop

Data shown in the diagram are indicative and not binding.
KgKPa/m^3
Dash size are specified.

RFCS flow diagram
