Produktreihe
HNV
Anwendungsbereich

Standardkupplungen für industrielle Anwendungen, Austauschbarkeit gemäß ISO 7241-B

Kupplungen für industrielle Anwendungen aus Messing und AISI 316, mit Volldurchgang (HNL) und Sicherheitshülse (HSV)

Muffe

Muffe

Filtern
Maßeinheit
Produktcode Thread Details HEX1 HEX2 HEX3 D1 L1
3,2 1/8" HNV 18 GAS F BSPP 1/8" FEMALE
Specs
Durchfluss: 5 (l/min) at 0.2 MPa 1,321 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 83,9 g 0,18 lb
18 0,71 23 0,91 1,98 50,3
3,2 1/8" HNV 18 NPT F NPTF 1/8" FEMALE
Specs
Durchfluss: 5 (l/min) at 0.2 MPa 1,321 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 83,9 g 0,18 lb
18 0,71 23 0,91 1,98 50,3
6,3 1/4" HNV 14 GAS F BSPP 1/4" FEMALE
Specs
Durchfluss: 17 (l/min) at 0.2 MPa 4,491 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 118,4 g 0,26 lb
19 0,75 28 1,1 2,2 56
6,3 1/4" HNV 14 NPT F NPTF 1/4" FEMALE
Specs
Durchfluss: 17 (l/min) at 0.2 MPa 4,491 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 111,8 g 0,25 lb
19 0,75 28 1,1 2,2 56
6,3 1/4" HNV 14-38SAE F 9/16"-18 UNF FEMALE ORB
Specs
Durchfluss: 17 (l/min) at 0.2 MPa 4,491 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 122,9 g 0,27 lb
19 0,75 28 1,1 2,36 60
10 3/8" HNV 38 GAS F BSPP 3/8" FEMALE
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 218 g 0,48 lb
24 0,94 35 1,38 2,52 64
10 3/8" HNV 38 NPT F NPTF 3/8" FEMALE
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 129,5 g 0,29 lb
24 0,94 35 1,38 2,52 64
10 3/8" HNV 38 NPT F N NPTF 3/8" FEMALE
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 129,5 g 0,29 lb
24 0,94 35 1,38 2,52 64
10 3/8" HNV 38-12SAE FJ
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 238,4 g 0,53 lb
25 0,98 35 1,38 2,64 67
10 3/8" HNV 38-38SAE F 9/16"-18 UNF FEMALE ORB
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 227 g 0,5 lb
24 0,94 35 1,38 2,52 64
12,5 1/2" HNV 12 GAS F BSPP 1/2" FEMALE
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 370,4 g 0,82 lb
30 1,18 44 1,73 2,81 71,5
12,5 1/2" HNV 12 GAS F V BSPP 1/2" FEMALE
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -20 °C to 200 °C -4 °F to 392 °F
Dichtungen: FKM
Gewicht: 376,2 g 0,83 lb
30 1,18 44 1,73 2,81 71,5
12,5 1/2" HNV 12 NPT F NPTF 1/2" FEMALE
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 370,4 g 0,82 lb
30 1,18 44 1,73 2,81 71,5
12,5 1/2" HNV 12-58SAE F 7/8"-14 UNF FEMALE ORB
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 959,4 g 2,12 lb
30 1,18 44 1,73 2,81 71,5
20 3/4" HNV 34 GAS F BSPP 3/4" FEMALE
Specs
Durchfluss: 190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 606 g 1,34 lb
36 1,42 52 2,05 3,5 89
20 3/4" HNV 34 NPT F NPTF 3/4" FEMALE
Specs
Durchfluss: 190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 609,2 g 1,34 lb
36 1,42 52 2,05 3,5 89
20 3/4" HNV 34-12/34SF 1-3/16"-12 UN MALE BULKHEAD ORFS
Specs
Durchfluss: 190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 929 g 2,05 lb
36 1,42 36 1,42 52 2,05 5,75 146
20 3/4" HNV 34-34SAE F 1-1/16"-12 UN FEMALE ORB
Specs
Durchfluss: 190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 599 g 1,32 lb
36 1,42 52 2,05 3,5 89
25 1" HNV 1 GAS F BSPP 1" FEMALE
Specs
Durchfluss: 270 (l/min) at 0.2 MPa 71,326 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 945 g 2,08 lb
41 1,61 62 2,44 4,17 106
25 1" HNV 1- 1SAE F 1-5/16"-12 UN FEMALE ORB
Specs
Durchfluss: 270 (l/min) at 0.2 MPa 71,326 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 936,6 g 2,06 lb
41 1,61 62 2,44 4,17 106
25 1" HNV 1 NPT F NPTF 1" FEMALE
Specs
Durchfluss: 270 (l/min) at 0.2 MPa 71,326 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 945 g 2,08 lb
41 1,61 62 2,44 4,17 106
37,5 1-1/2" HNV112-114GAS F BSPP 1-1/4" FEMALE
Specs
Durchfluss: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 2060,2 g 4,54 lb
65 2,56 65 2,56 75 2,95 4,96 126
37,5 1-1/2" HNV112 GAS F BSPP 1-1/2" FEMALE
Specs
Durchfluss: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 1970 g 4,34 lb
65 2,56 65 2,56 75 2,95 4,98 126,4
50 2" HNV 2 NPT F NPTF 2" FEMALE
Specs
Durchfluss: 1600 (l/min) at 0.2 MPa 422,675 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
89 3,5 89 3,5 105 4,13 5,59 142

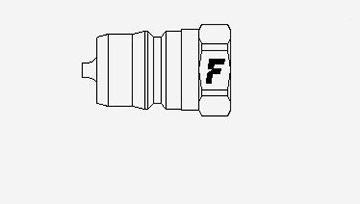

Stecker

Stecker

Filtern
Maßeinheit

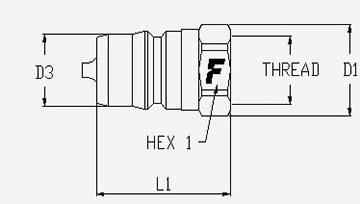

Produktcode Thread Specs HEX1 HEX3 D1 D3 L1
3,2 1/8" HNV 18 GAS M BSPP 1/8" FEMALE
Specs
Durchfluss: 5 (l/min) at 0.2 MPa 1,321 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 25,8 g 0,06 lb
17 0,67 18,5 0,73 10,8 0,43 1,24 31,5
3,2 1/8" HNV 18 NPT M NPTF 1/8" FEMALE
Specs
Durchfluss: 5 (l/min) at 0.2 MPa 1,321 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 26 g 0,06 lb
17 0,67 19 0,75 10,8 0,43 1,24 31,5
6,3 1/4" HNV 14 GAS M BSPP 1/4" FEMALE
Specs
Durchfluss: 17 (l/min) at 0.2 MPa 4,491 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 34 g 0,07 lb
19 0,75 21 0,83 14,1 0,56 1,38 35
6,3 1/4" HNV 14 NPT M NPTF 1/4" FEMALE
Specs
Durchfluss: 17 (l/min) at 0.2 MPa 4,491 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 34 g 0,07 lb
19 0,75 21 0,83 14,1 0,56 1,38 35
6,3 1/4" HNV 14-38SAE M 9/16"-18 UNF FEMALE ORB
Specs
Durchfluss: 17 (l/min) at 0.2 MPa 4,491 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 35,6 g 0,08 lb
19 0,75 21 0,83 14,1 0,56 1,54 39
10 3/8" HNV 38 GAS M BSPP 3/8" FEMALE
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 54,6 g 0,12 lb
22 0,87 24,5 0,96 19 0,75 1,54 39
10 3/8" HNV 38 NPT M NPTF 3/8" FEMALE
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 54,6 g 0,12 lb
22 0,87 24,5 0,96 19 0,75 1,54 39
10 3/8" HNV 38 NPT M N NPTF 3/8" FEMALE
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -40 °C to 120 °C -40 °F to 248 °F
Dichtungen: CR
Gewicht: 54,6 g 0,12 lb
22 0,87 24,5 0,96 19 0,75 1,54 39
10 3/8" HNV 38-12SAE M 3/4"-16 UNF FEMALE ORB
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 86,6 g 0,19 lb
27 1,06 30 1,18 19 0,75 1,77 45
10 3/8" HNV 38-38SAE M 9/16"-18 UNF FEMALE ORB
Specs
Durchfluss: 50 (l/min) at 0.2 MPa 13,209 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 63,4 g 0,14 lb
22 0,87 24,5 0,96 19 0,75 1,54 39
12,5 1/2" HNV 12 GAS M BSPP 1/2" FEMALE
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 95,7 g 0,21 lb
27 1,06 30 1,18 23,5 0,93 1,73 44
12,5 1/2" HNV 12 NPT M NPTF 1/2" FEMALE
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 95,7 g 0,21 lb
27 1,06 30 1,18 23,5 0,93 1,73 44
12,5 1/2" HNV 12-12SAE M 3/4"-16 UNF FEMALE ORB
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 101,9 g 0,22 lb
27 1,06 30 1,18 23,5 0,93 1,73 44
12,5 1/2" HNV 12-58SAE M 7/8"-14 UNF FEMALE ORB
Specs
Durchfluss: 75 (l/min) at 0.2 MPa 19,813 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 121,8 g 0,27 lb
30 1,18 33 1,3 23,5 0,93 1,97 50
20 3/4" HNV 34 GAS M BSPP 3/4" FEMALE
Specs
Durchfluss: 190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 191,1 g 0,42 lb
34 1,34 38 1,5 31,5 1,24 2,17 55
20 3/4" HNV 34 NPT M NPTF 3/4" FEMALE
Specs
Durchfluss: 190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 191,1 g 0,42 lb
34 1,34 38 1,5 31,5 1,24 2,17 55
20 3/4" HNV 34-34SAE M 1-1/16"-12 UN FEMALE ORB
Specs
Durchfluss: 190 (l/min) at 0.2 MPa 50,193 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 182,1 g 0,4 lb
34 1,34 38 1,5 31,5 1,24 2,17 55
25 1" HNV 1- 1SAE M 1-5/16"-12 UN FEMALE ORB
Specs
Durchfluss: 270 (l/min) at 0.2 MPa 71,326 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 358 g 0,79 lb
41 1,61 45 1,77 37,8 1,49 2,6 66
25 1" HNV 1 GAS M BSPP 1" FEMALE
Specs
Durchfluss: 270 (l/min) at 0.2 MPa 71,326 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 363 g 0,8 lb
41 1,61 45 1,77 37,8 1,49 2,6 66
25 1" HNV 1 NPT M NPTF 1" FEMALE
Specs
Durchfluss: 270 (l/min) at 0.2 MPa 71,326 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 363 g 0,8 lb
41 1,61 45 1,77 37,8 1,49 2,6 66
37,5 1-1/2" HNV112 GAS M BSPP 1-1/2" FEMALE
Specs
Durchfluss: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 1299,3 g 2,86 lb
65 2,56 65 2,56 71 2,8 44,5 1,75 4,96 126
37,5 1-1/2" HNV112-114GAS M BSPP 1-1/4" FEMALE
Specs
Durchfluss: 750 (l/min) at 0.2 MPa 198,129 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
Gewicht: 1312,1 g 2,89 lb
65 2,56 65 2,56 71 2,8 44,5 1,75 4,96 126
50 2" HNV 2 NPT M NPTF 2" FEMALE
Specs
Durchfluss: 1600 (l/min) at 0.2 MPa 422,675 (gal/min) at 0.2 MPa
Temperatur: -25 °C to 125 °C -13 °F to 257 °F
Dichtungen: NBR
89 3,5 89 3,5 97 3,82 63,25 2,49 5,59 142
  • Deckel für Kupplungen
  • Dichtungen

Zubehör

PVC caps female Staubschutz - PVC - Weiblich
Size Code Farbe
1"
25 mm
TMH 1
Red
1/2"
12,5 mm
TMH 12
Red
1/4"
6,3 mm
TMH 14
Red
1/4"
6,3 mm
TMH 14 N
Black
1/8"
3,2 mm
TMH 18
Red
3/4"
20 mm
TMH 34
Red
3/4"
20 mm
TMH 34 N
Black
3/8"
10 mm
TMH 38
Red
3/8"
10 mm
TMH 38 A
Orange
3/8"
10 mm
TMH 38 B
Blue
3/8"
10 mm
TMH 38 G
Yellow
PVC caps male Staubschutz - PVC - Männlich
Size Code Farbe
1"
25 mm
TFH 1
Red
1/2"
12,5 mm
TFH 12
Red
1/4"
6,3 mm
TFH 14
Red
1/4"
6,3 mm
TFH 14 N
Black
1/8"
3,2 mm
TFH 18
Red
3/4"
20 mm
TFH 34
Red
3/4"
20 mm
TFH 34 N
Black
3/8"
10 mm
TFH 38
Red
3/8"
10 mm
TFH 38 A
Orange
3/8"
10 mm
TFH 38 B
Blue
3/8"
10 mm
TFH 38 G
Yellow
3/8"
10 mm
TFH 38 N
Black
Aluminium caps female Staubschutz - Aluminium - Weiblich
Size Code Farbe
1/4"
6,3 mm
TMH 14 S
Metal
1/8"
3,2 mm
TMH 18 S
Metal
2"
50 mm
TMH 2 S
Metal
3/8"
10 mm
TMH 38 S
Metal
1-1/2"
37,5 mm
TMH112 S
Metal
Aluminium caps male Staubschutz - Aluminium - Männlich
Size Code Farbe
1/4"
6,3 mm
TFH 14 S
Metal
1/8"
3,2 mm
TFH 18 S
Metal
2"
50 mm
TFH 2 S
Metal
1-1/2"
37,5 mm
TFH112 S
Metal
Seal kits
Size Thread Code
25 mm 1" F SK HNV 1 V
37,5 mm 1-1/2" F SK HNV 112 V
12,5 mm 1/2" F SK HNV 12 V
6,3 mm 1/4" F SK HNV 14 V
3,2 mm 1/8" F SK HNV 18 V
50 mm 2" F SK HNV 2 V
20 mm 3/4" F SK HNV 34 V
10 mm 3/8" F SK HNV 38 V
25 mm 1" F SK HNV 1
37,5 mm 1-1/2" F SK HNV 112
12,5 mm 1/2" F SK HNV 12
6,3 mm 1/4" F SK HNV 14
3,2 mm 1/8" F SK HNV 18
50 mm 2" F SK HNV 2
20 mm 3/4" F SK HNV 34
10 mm 3/8" F SK HNV 38
Technische Daten
Dash Size Size (mmInch) Arbeitsdruck Durchfluss (l/mingal/min) Spillage (ml) Force to connect (N) Stecker Berstdruck Muffe Berstdruck Stecker + Muffe Berstdruck
02 3,2 1/8" 50 MPa 7251,887 psi 5 1,321 0,5 60 240 MPa 34809,057 psi 200 MPa 29007,548 psi 200 MPa 29007,548 psi
04 6,3 1/4" 45 MPa 6526,698 psi 17 4,491 1 65 180 MPa 26106,793 psi 200 MPa 29007,548 psi 180 MPa 26106,793 psi
06 10 3/8" 30 MPa 4351,132 psi 50 13,209 1,5 85 130 MPa 18854,906 psi 120 MPa 17404,529 psi 180 MPa 26106,793 psi
08 12,5 1/2" 35 MPa 5076,321 psi 75 19,813 2,8 97 140 MPa 20305,283 psi 140 MPa 20305,283 psi 150 MPa 21755,661 psi
12 20 3/4" 25 MPa 3625,943 psi 190 50,193 10 120 110 MPa 15954,151 psi 100 MPa 14503,774 psi 100 MPa 14503,774 psi
16 25 1" 30 MPa 4351,132 psi 270 71,326 13 180 120 MPa 17404,529 psi 120 MPa 17404,529 psi 120 MPa 17404,529 psi
24 37,5 1-1/2" 14 MPa 2030,528 psi 750 198,129 80 185 56 MPa 8122,113 psi 56 MPa 8122,113 psi 60 MPa 8702,264 psi
32 50 2" 9 MPa 1305,34 psi 1600 422,675 160 160 38 MPa 5511,434 psi 40 MPa 5801,51 psi 45 MPa 6526,698 psi
Material:
Stahl
Dichtungen:
NBR
Betriebstemperaturen:
-25 °C to 125 °C -13 °F to 257 °F
Oberflächenbehandlung:
MATE 500 (CrIII)
Technische Daten:
Austauschbarkeit Serien: ISO 7241-B
Ventiltyp: Teller
Verbinden: Hülse zurückziehen
Trennen: Hülse zurückziehen
Verbindung bei anstehendem Druck: Nicht zulässig

Pressure Drop

Data shown in the diagram are indicative and not binding.
(§) 1 MPa = 10 bar
Dash size are specified.

HNV flow diagram
