Product series
PVVM
Applicazioni
Industriale Strumenti ad alta pressione

innesti a vite per alta pressione, intercambiabili ISO 14540, valvola a funghetto

Particolari innesti dimensionati per utilizzi molto pesanti. Dotati di una robusta valvola a sfera, garantiscono la miglior performance sul mercato per quanto riguarda i lavori alle pressioni maggiori. Intercambiabili ISO 14540.
Downloads

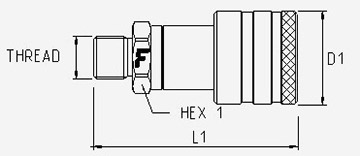

Femmina

Femmina

Filtra
Unità di Misura
Codice Prodotto Thread Details HEX1 HEX3 D1 L1
6,3 1/4" PVVM1/14NPT F NPTF 1/4" MALE
Specs
Portata: 15 (l/min) at 0.2 MPa 3,963 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 152,9 g 0,34 lb
21 0,83 30 1,18 33 1,3 2,48 63
10 3/8" PVVM1/38NPT F NPTF 3/8" MALE
Specs
Portata: 20 (l/min) at 0.2 MPa 5,283 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 300,2 g 0,66 lb
25 0,98 36 1,42 3,27 83
10 3/8" PVVM38-1/14NPTF NPTF 1/4" MALE
Specs
Portata: 20 (l/min) at 0.2 MPa 5,283 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 292,6 g 0,65 lb
25 0,98 36 1,42 5,85 148,7
10 3/8" PVVM38-23/14G F BSPP 1/4 MALE SPECIAL
Specs
Portata: 20 (l/min) at 0.2 MPa 5,283 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 285,7 g 0,63 lb
25 0,98 36 1,42 5,81 147,7
10 3/8" PVVM38-23/14GFL
Specs
Portata: 20 (l/min) at 0.2 MPa 5,283 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 282,3 g 0,62 lb
25 0,98 36 1,42 5,81 147,7

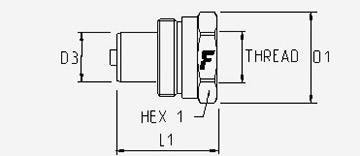

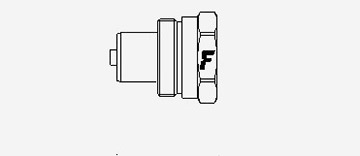

Maschio

Maschio

Filtra
Unità di Misura
Codice Prodotto Thread Specs HEX1 D1 D3 L1
6,3 1/4" PVVM 14 NPT M NPTF 1/4" FEMALE
Specs
Portata: 15 (l/min) at 0.2 MPa 3,963 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 98 g 0,22 lb
27 1,06 30 1,18 1,34 34
10 3/8" PVVM 38 NPT M NPTF 3/8" FEMALE
Specs
Portata: 20 (l/min) at 0.2 MPa 5,283 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 138,4 g 0,31 lb
32 1,26 35 1,38 1,54 39
10 3/8" PVVM38-23/14GML
Specs
Portata: 20 (l/min) at 0.2 MPa 5,283 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 197,4 g 0,44 lb
34 1,34 35,5 1,4 19 0,75 2,52 64
10 3/8" PVVM38-23/14G M BSPP 1/4 MALE SPECIAL
Specs
Portata: 20 (l/min) at 0.2 MPa 5,283 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Guarnizioni: NBR
Peso: 191,3 g 0,42 lb
25 0,98 35,5 1,4 2,51 63,8
  • Tappi per Innesti
  • Guarnizioni

Accessori e Ricambi

Alluminio caps female Tappi di Protezione - Alluminio - Femmina
Dimensioni Codice Colore
1/4"
6,3 mm
 TMP 14
Metal
3/8"
10 mm
 TMP 38
Metal
Alluminio caps male Tappi di Protezione - Alluminio - Maschio
Dimensioni Codice Colore
1/4"
6,3 mm
 TFP 14
Metal
3/8"
10 mm
 TFP 38
Metal
Guarnizioni
Size Thread Codice
6,3 mm 1/4" F SK PVVM 14
10 mm 3/8" F SK PVVM 38
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
04 6,3 1/4" 103 MPa 14938,887 psi 15 3,963 0,5 310 MPa 44961,699 psi 330 MPa 47862,454 psi 350 MPa 50763,208 psi
06 10 3/8" 100 MPa 14503,774 psi 20 5,283 1 330 MPa 47862,454 psi 300 MPa 43511,321 psi 350 MPa 50763,208 psi
Materiale:
Acciaio
Guarnizioni:
NBR
Temperature di lavoro:
-25 °C to 125 °C -13 °F to 257 °F
Trattamento della superficie:
MATE 500 (CrIII)
Specifiche:
Series Interchange: ISO 14540
Tipo Valvola: Disco
Connessione: Avvitare per collegare
Disconnessione: Svitare per scollegare
Connessione in Pressione: Con pressione residua

Perdita di Carico

I dati riportati nel diagramma sono indicativi e non vincolanti.
(§) 1 MPa = 10 bar
Le dimensioni sono riportate nel grafico.

PVVM flow diagram
