Product series
MultiSlide
Applicazioni
Costruzioni

MultiFaster con 2 linee (diametro 1/2") o 3 linee (2 linee con diametro 1/2", 1 linea con diametro 3/8")

Configure your Multifaster

Femmina

Filtra
Unità di Misura
Codice Prodotto Details Linee Innesti

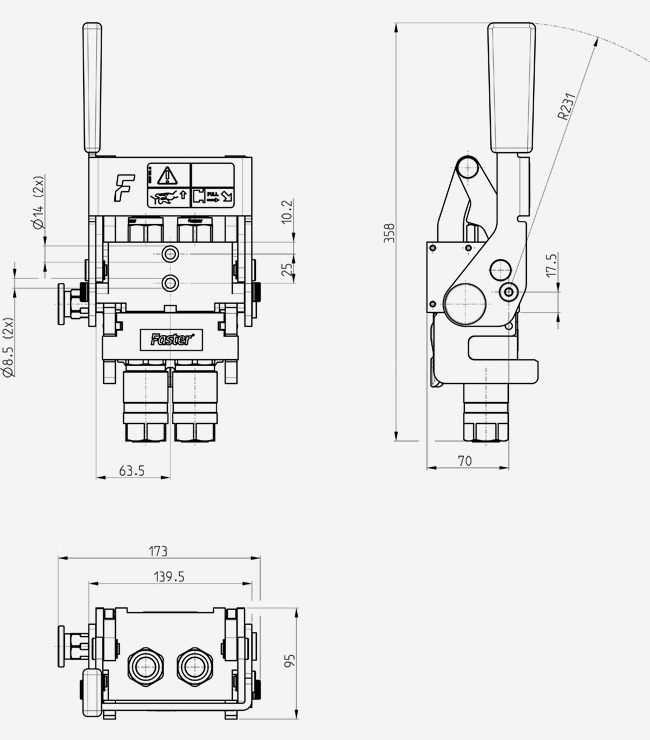

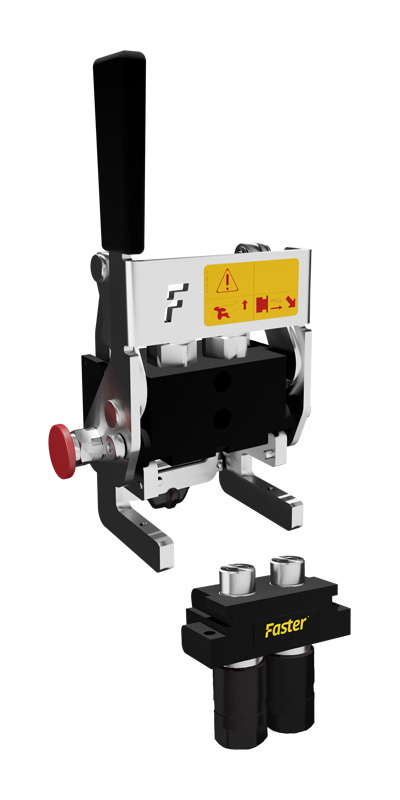

12,5 1/2" MSC208-2-12G F C
Specs
2 x Innesti 1/2":BSPP 1/2" FEMALE - ISO 1179-1
Portata: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR

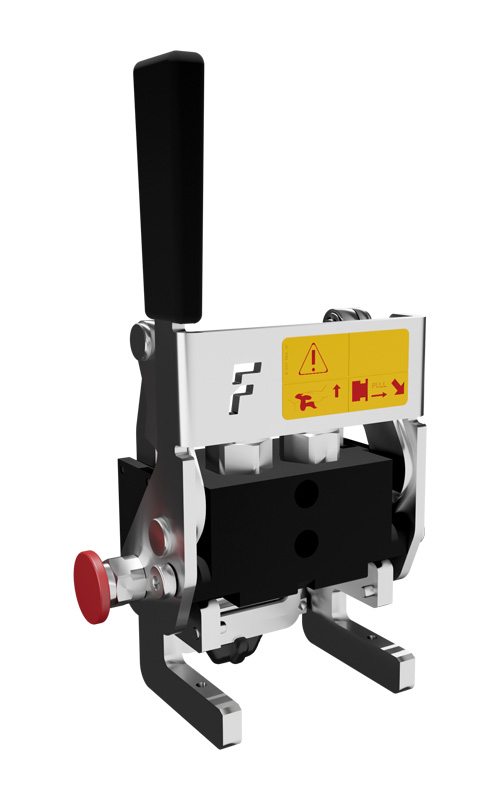

* Multislide C208 parte femmina
2 2

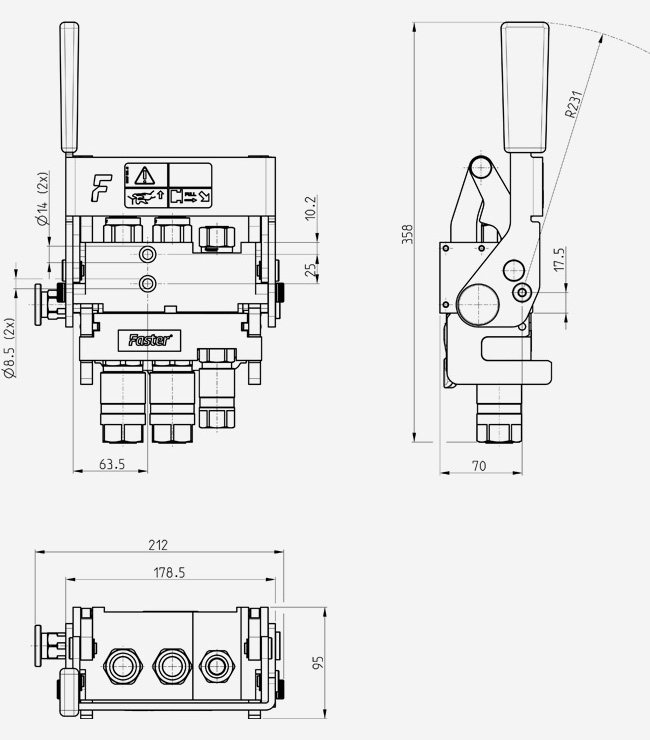

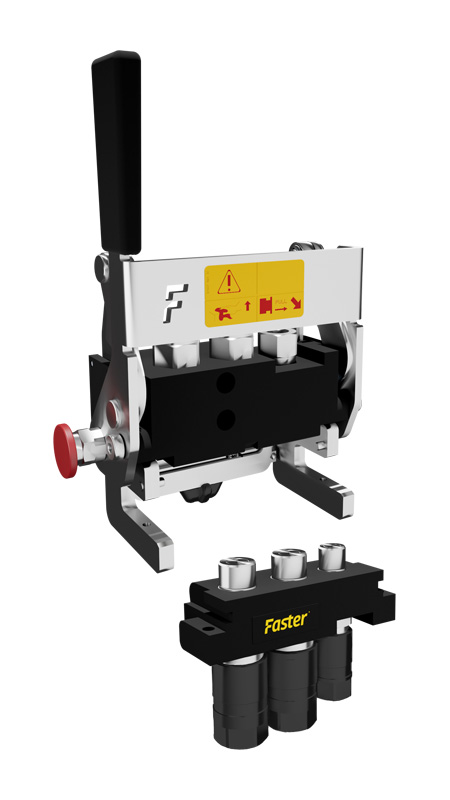

10 & 12,5 1/2" & 3/8" MSC3A-3-A F C
Specs
1 x Innesto 3/8":BSPP 3/8" FEMALE - ISO 1179-1
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
2 x Innesti 1/2":BSPP 1/2" FEMALE - ISO 1179-1
Portata: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR

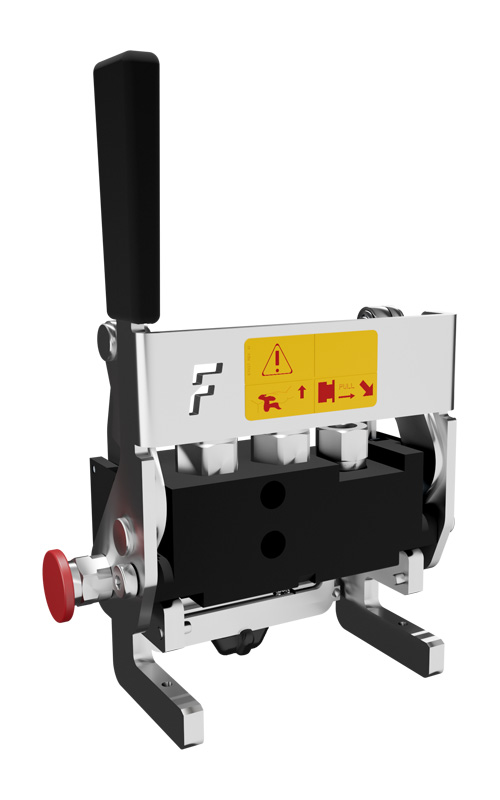

* Multislide C3A parte femmina
3 3

Maschio

Filtra
Unità di Misura
Codice Prodotto Specs Linee Innesti
10 & 12,5 3/8" & 1/2" MSC3A-3-A M C
Specs
1 x Innesto 3/8":BSPP 3/8" FEMALE - ISO 1179-1
Portata: 40 (l/min) at 0.2 MPa 10,567 (gal/min) at 0.2 MPa
2 x Innesti 1/2":BSPP 1/2" FEMALE - ISO 1179-1
Portata: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR

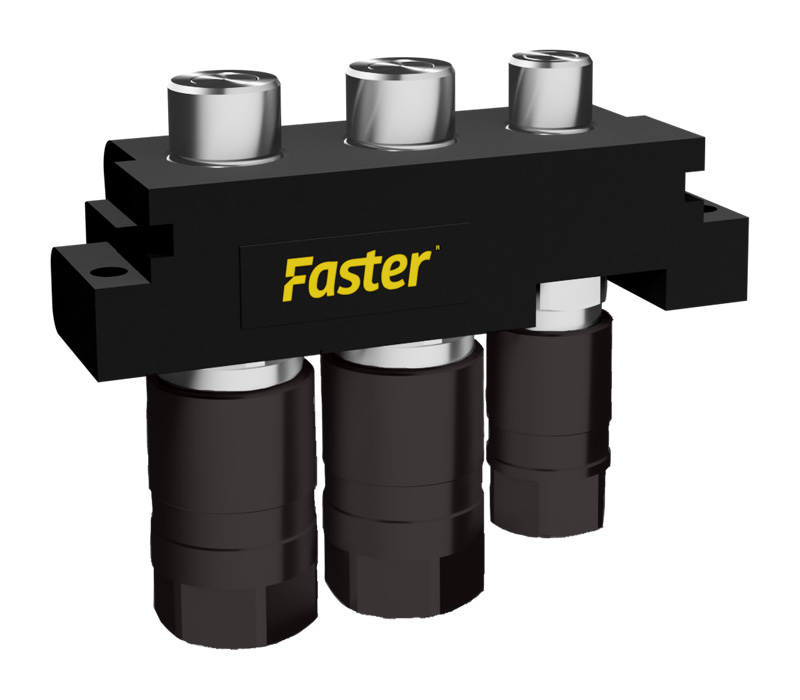

* Multislide C3A parte maschio
3 3
12,5 1/2" MSC208-2-12G M C
Specs
2 x Innesti 1/2":BSPP 1/2" FEMALE - ISO 1179-1
Portata: 70 (l/min) at 0.2 MPa 18,492 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 100 °C -13 °F to 212 °F
Guarnizioni: NBR & PUR
* Multislide C208 parte maschio
2 2
Specifiche Tecniche
Dash Size Dimensioni (mmInch) Pressione di esercizio Portata (l/mingal/min) Fuoriuscita (ml) Maschio Pressione di Scoppio Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
06 10 3/8" 35 MPa 5076,321 psi 40 10,567 0,008 140 MPa 20305,283 psi 140 MPa 20305,283 psi 140 MPa 20305,283 psi
08 12,5 1/2" 35 MPa 5076,321 psi 70 18,492 0,01 140 MPa 20305,283 psi 140 MPa 20305,283 psi 140 MPa 20305,283 psi
Materiale:
Alluminio & Acciaio
Guarnizioni:
NBR & PUR
Temperature di lavoro:
-25 °C to 100 °C -13 °F to 212 °F
Trattamento della superficie:
MATE 500 (CrIII) & Paint
Specifiche:
Series Interchange: MultiFaster
Tipo Valvola: a Sfera Piana
Connessione: Leva
Disconnessione: Leva
Connessione in Pressione: Con pressione residua
