Product series

ANV Zinc-Nickel

Applicazioni

Innesti standard per applicazioni agricole, trattamento superficiale in Zinco-Nickel, intercambiabili ISO 7241-A

Innesti standard per applicazioni agricole con trattamento superficiale Zinc-Nickel per una maggiore resistenza. Intercambiabili ISO 7241 part A.

Downloads

Data sheet

Prodotti
Specs

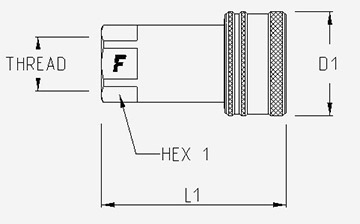

Femmina

Filtra

Unità di Misura

Codice Prodotto

Thread

6,3

ANV 14 GAS F7

BSPP 1/4" FEMALE

Specs
Hex1:	19 mm 0,75"
D1:	25,2 mm 0,99"
L1:	41,2 mm 1,62"
Portata:	8 (l/min) at 0.2 MPa 2,113 (gal/min) at 0.2 MPa
Guarnizioni:	NBR
Peso:	85 g 0,19 lb

ANV 38 GAS F7

BSPP 3/8" FEMALE

Specs
Hex1:	22 mm 0,87"
D1:	32 mm 1,26"
D3:	24 mm 0,94"
L1:	57 mm 2,24"
Portata:	30 (l/min) at 0.2 MPa 7,925 (gal/min) at 0.2 MPa
Guarnizioni:	NBR
Peso:	150 g 0,33 lb

ANV 34 GAS F7

BSPP 3/4" FEMALE

Specs
Hex1:	34 mm 1,34"
D1:	48 mm 1,89"
D3:	38 mm 1,5"
L1:	82,6 mm 3,25"
Portata:	180 (l/min) at 0.2 MPa 47,551 (gal/min) at 0.2 MPa
Guarnizioni:	NBR
Peso:	478 g 1,05 lb

ANV 1 GAS F7

BSPP 1" FEMALE

Specs
Hex1:	41 mm 1,61"
D1:	56 mm 2,2"
L1:	100 mm 3,94"
Portata:	270 (l/min) at 0.2 MPa 71,326 (gal/min) at 0.2 MPa
Guarnizioni:	NBR
Peso:	755 g 1,66 lb

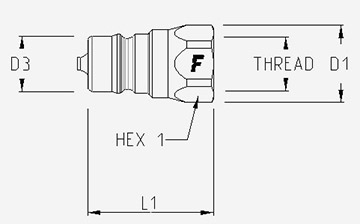

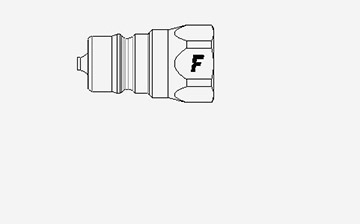

Maschio

Filtra

Unità di Misura

Codice Prodotto

Thread

6,3

ANV 14 GAS M7

BSPP 1/4" FEMALE

Specs
Hex1:	19 mm 0,75"
D1:	11,8 mm 0,46"
D3:	21 mm 0,83"
L1:	38,6 mm 1,52"
Portata:	8 (l/min) at 0.2 MPa 2,113 (gal/min) at 0.2 MPa
Guarnizioni:	NBR
Peso:	46 g 0,1 lb

ANV 38 GAS M7

BSPP 3/8" FEMALE

Specs
Hex1:	22 mm 0,87"
D1:	17,2 mm 0,68"
D3:	24 mm 0,94"
L1:	39 mm 1,54"
Portata:	30 (l/min) at 0.2 MPa 7,925 (gal/min) at 0.2 MPa
Guarnizioni:	NBR
Peso:	55 g 0,12 lb

ANV 34 GAS M7

BSPP 3/4" FEMALE

Specs
Hex1:	34 mm 1,34"
D1:	38 mm 1,5"
D3:	29 mm 1,14"
L1:	55 mm 2,17"
Portata:	180 (l/min) at 0.2 MPa 47,551 (gal/min) at 0.2 MPa
Guarnizioni:	NBR
Peso:	180 g 0,4 lb

ANV 1 GAS M7

BSPP 1" FEMALE

Specs
Hex1:	41 mm 1,61"
D1:	45 mm 1,77"
D3:	34,3 mm 1,35"
L1:	66 mm 2,6"
Portata:	270 (l/min) at 0.2 MPa 71,326 (gal/min) at 0.2 MPa
Guarnizioni:	NBR
Peso:	320 g 0,71 lb

Accessori Vari
Tappi per Innesti

Accessori e Ricambi

Size (mm)	Size (in)	Thread	Codice	Materiale
12,5	1/2"		SS 12 M	Acciaio

Tappi di Protezione - PVC - Femmina

Dimensioni	Codice	Colore
3/8" 10 mm	TMA 38 G	Yellow

Tappi di Protezione - PVC - Maschio

Dimensioni	Codice	Colore

Specifiche Tecniche

Pressione di Scoppio (MPa)

Dash Size	Dimensioni (mmInch)	Pressione di esercizio	Portata (l/mingal/min)	Fuoriuscita (ml)	Forza in connessione (N)	Maschio Pressione di Scoppio	Femmina Pressione di Scoppio	Maschio + Femmina Pressione di Scoppio
04	6,3 1/4"	50 MPa 7251,887 psi	8 2,113	0,5	45	200 MPa 200 29007,548 psi 29007,548	200 MPa 200 29007,548 psi 29007,548	200 MPa 200 29007,548 psi 29007,548
06	10 3/8"	30 MPa 4351,132 psi	30 7,925	1,1	80	120 MPa 120 17404,529 psi 17404,529	140 MPa 140 20305,283 psi 20305,283	160 MPa 160 23206,038 psi 23206,038
12	20 3/4"	30 MPa 4351,132 psi	180 47,551	8	150	120 MPa 120 17404,529 psi 17404,529	120 MPa 120 17404,529 psi 17404,529	120 MPa 120 17404,529 psi 17404,529

Materiale:
Acciaio

Guarnizioni:
NBR

Temperature di lavoro:
-25 °C to 125 °C

Trattamento della superficie:
MATE 1000 (ZnNi)

Specifiche:
Series Interchange: ISO 7241-A
Tipo Valvola: a Funghetto
Connessione: Arretramento Ghiera
Disconnessione: Arretramento Ghiera
Connessione in Pressione: Non consentita

Perdita di Carico

I dati riportati nel diagramma sono indicativi e non vincolanti.
(§) 1 MPa = 10 bar
Le dimensioni sono riportate nel grafico.
