Product series
4SRHF
Applicazioni

Innesti rapidi parte femmina tipo push-pull per l'agricoltura collegabili in presenza di pressione residua in ambo le parti.

Questa serie, conforme alla norma ISO 7241 parte A, può essere avvitata direttamente nelle sedi di distributori idraulici o a tubi rigidi ed offre la funzionalità breakaway (nessuna rottura del tubo in caso di trazione involontaria esercitata dal trattore, grazie alla disconnessione della parte maschio dell'innesto rapido). La guarnizione della valvola resiste all'estrusione per flussi di ritorno fino a 250 l/m.
Downloads

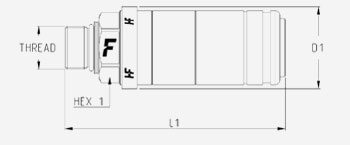

Femmina

Femmina

Filtra
Unità di Misura
Codice Prodotto Thread Details
12,5 4SRHF08 12GAS F BSPP 1/2" FEMALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
27 42 106,2
12,5 4SRHF08 12NPT F NPTF 1/2" FEMALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
27 42 106,2
12,5 4SRHF08 12SF H 3/4" - 16 UNF FEMALE ORB
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 512 g
27 42 106,2
12,5 4SRHF081/12SAE F 3/4"-16 UNF MALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
32 42 108,2
12,5 4SRHF081/1815 F M18x1,5 MALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
32 42 112,2
12,5 4SRHF081/2215 F M22x1,5 MALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
32 42 109,7
12,5 4SRHF081/22FVAC M22x1,5 MALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 512 g
32 42 109,7
12,5 4SRHF0812/34SFH 1-3/16"-12 UN MALE BULKHEAD ORFS
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
36 38 42 132
12,5 4SRHF0814/58SFH 7/8"-14 UNF MALE BULKHEAD JIC
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 545 g
32 27 42 127,7
12,5 4SRHF0819/2215 F M22x1,5 MALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
32 42 133,7
12,5 4SRHF0821/2215 F M22x1,5 MALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
32 42 109,2
12,5 4SRHF0822/38GFH BSPP 3/8 MALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 512 g
32 42 109,2
12,5 4SRHF084/12GF H BSPP 1/2 MALE BULKHEAD
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 575 g
32 27 42 130,2
12,5 4SRHF084/38GF H BSPP 3/8 MALE BULKHEAD
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 571 g
32 24 42 129,7
12,5 4SRHF084/58GF H BSPP 5/8 MALE BULKHEAD
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 575 g
32 30 42 129,7
12,5 4SRHF087/1815 F M18x1.5 MALE BULKHEAD SHORT 12L
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
32 42 121,2
12,5 4SRHF087/2215 F M22x1.5 MALE BULKHEAD SHORT 15L
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 550 g
32 42 122,4

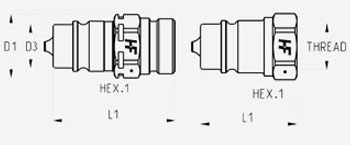

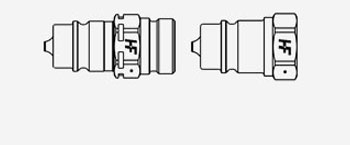

Maschio

Maschio

Filtra
Unità di Misura
Codice Prodotto Thread Specs
12,5 CNVHF08 38GAS M BSPP 3/8" FEMALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 110 g
* CNVHF08 38GAS M è un articolo munito di una guarnizione valvola che resiste all'estrusione provocata da flussi di ritorno fino a 250 l/m
27 30 20,5 57
12,5 CNVHF082/1815 M M18x1,5 MALE 12L
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 110 g
* CNVHF082/1815 M è un articolo munito di una guarnizione valvola che resiste all'estrusione provocata da flussi di ritorno fino a 250 l/m
27 30 20,5 57
12,5 CNVHF082/2215 M M22x1,5 MALE 15L
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 110 g
* CNVHF082/2215 M è un articolo munito di una guarnizione valvola che resiste all'estrusione provocata da flussi di ritorno fino a 250 l/m
27 30 20,5 58
12,5 CNVHF082/2615 M M26x1,5 MALE 18L
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 110 g
* CNVHF082/2615 M è un articolo munito di una guarnizione valvola che resiste all'estrusione provocata da flussi di ritorno fino a 250 l/m
27 30 20,5 58
12,5 NVHF08 GAS M BSPP 1/2" FEMALE
Specs
Portata: 70 (l/min) at 0.2 MPa
Guarnizioni: PUR
Peso: 81 g
* NVHF08 GAS M è un articolo munito di una guarnizione valvola che resiste all'estrusione provocata da flussi di ritorno fino a 250 l/m
27 30 20,5 44
  • Tappi per Innesti
  • Accessori Vari
  • Guarnizioni

Accessori e Ricambi

Size (mm) Thread Codice Materiale
12,5 F TARV 2 5590 Plastica
12,5 F TARV 2 7290 Plastica
12,5 F TARV 2 61 Plastica
12,5 MF AD 08-FFHF-NVM Acciaio
12,5 F TARV 2 72SP Plastica
Acetal Resin caps female Tappi di Protezione - Acetal Resin - Femmina
Dimensioni Codice Colore
12,5 mm
TA 12
Blue
12,5 mm
TA 12 UV
Blue
12,5 mm
TA 12 C
LightBlue
12,5 mm
TA 12 G
Yellow
12,5 mm
TA 12 G UV
Yellow
12,5 mm
TA 12 GR
Grey
12,5 mm
TA 12 M
Brown
12,5 mm
TA 12 M UV
Brown
12,5 mm
TA 12 N
Black
12,5 mm
TA 12 N UV
Black
12,5 mm
TA 12 R
Red
12,5 mm
TA 12 R UV
Red
12,5 mm
TA 12 V
Green
12,5 mm
TA 12 V UV
Green
12,5 mm
TAID 12 N
Black
PVC caps female Tappi di Protezione - PVC - Femmina
Dimensioni Codice Colore
12,5 mm
TM 12 L
Blue
12,5 mm
TM 12 L/A
Orange
12,5 mm
TM 12 L/G
Yellow
12,5 mm
TM 12 L/GR
Grey
12,5 mm
TM 12 L/M
Brown
12,5 mm
TM 12 L/N
Black
12,5 mm
TM 12 L/V
Green
12,5 mm
TM 12-38
Blue
12,5 mm
TM 12-38 C
LightBlue
12,5 mm
TM 12-38 G
Yellow
12,5 mm
TM 12-38 GR
Grey
12,5 mm
TM 12-38 M
Brown
12,5 mm
TM 12-38 N
Black
12,5 mm
TM 12-38 P R4008
Purple
12,5 mm
TM 12-38 R
Red
12,5 mm
TM 12-38 V
Green
Plastica caps female Tappi di Protezione - Plastica - Femmina
Dimensioni Codice Colore
12,5 mm
TARV
12,5 mm
TARV 45
12,5 mm
TARVB2 7645M8001-+
Alluminio
 caps female Tappi di Protezione - Alluminio - Femmina
Dimensioni Codice Colore
12,5 mm
TM 12 S
Metal
Guarnizioni
Size Thread Codice
12,5 mm KIT AE12S+OR12H
Specifiche Tecniche
Dash Size Dimensioni (mm) Pressione di esercizio Portata (l/min) Fuoriuscita (ml) Forza in connessione (N) Femmina Pressione di Scoppio Maschio + Femmina Pressione di Scoppio
08 12,5 25 MPa 70 2 250 100 MPa 100 MPa
Materiale:
Acciaio
Guarnizioni:
PUR
Temperature di lavoro:
-25 °C to 100 °C
Trattamento della superficie:
MATE 500 (CrIII)
Specifiche:
Series Interchange: ISO 7241-A
Tipo Valvola: a Funghetto
Connessione: Premere per collegare
Disconnessione: Tirare per scollegare
Connessione in Pressione: Con pressione in entrambi M/F

Perdita di Carico

I dati riportati nel diagramma sono indicativi e non vincolanti.
(§) 1 MPa = 10 bar
Le dimensioni sono riportate nel grafico.

4SRHF flow diagram
