Série do Produto
VV
Aplicações
Agricultura Construções Industrial Veículos Especiais

Engates padrão de parafuso, luva com função dupla

Os engates rápidos da série VV são muito resistentes e confiáveis. Uma luva especial com função dupla montado no engate fêmea permite a conexão com machos da série VV o com machos da série NV. Engates caracterizados por um sistema duplo de retenção de esferas radiais e de parafuso. Permutabilidade segundo o perfil Faster.
Downloads

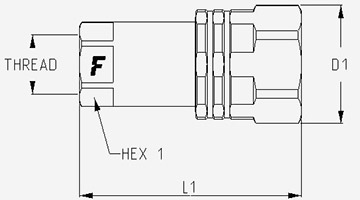

Fêmea

Fêmea

Filtrar
Unidade de medida
Código do Produto Rosca Details HEX1 HEX3 D1 L1
6,3 1/4" VV 14 GAS F BSPP 1/4" FEMALE
Specs
Vazão: 18 (l/min) at 0.2 MPa 4,755 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 119,1 g 0,26 lb
19 0,75 27 1,06 30 1,18 2,36 60
6,3 1/4" VV 14 NPT F NPTF 1/4" FEMALE
Specs
Vazão: 18 (l/min) at 0.2 MPa 4,755 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 119,1 g 0,26 lb
19 0,75 27 1,06 30 1,18 2,36 60
10 3/8" VV 38 GAS F BSPP 3/8" FEMALE
Specs
Vazão: 30 (l/min) at 0.2 MPa 7,925 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 230,7 g 0,51 lb
24 0,94 34 1,34 38 1,5 2,83 72
10 3/8" VV 38 NPT F NPTF 3/8" FEMALE
Specs
Vazão: 30 (l/min) at 0.2 MPa 7,925 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 280,7 g 0,62 lb
24 0,94 34 1,34 38 1,5 2,83 72
12,5 1/2" VV 12 GAS F BSPP 1/2" FEMALE
Specs
Vazão: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 307,7 g 0,68 lb
27 1,06 38 1,5 42 1,65 3,11 79
12,5 1/2" VV 12 NPT F NPTF 1/2" FEMALE
Specs
Vazão: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 307,7 g 0,68 lb
27 1,06 38 1,5 42 1,65 3,11 79
20 3/4" VV 34 GAS F BSPP 3/4" FEMALE
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 692,7 g 1,53 lb
34 1,34 50 1,97 55 2,17 4,17 106
20 3/4" VV 34 NPT F NPTF 3/4" FEMALE
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 692,7 g 1,53 lb
34 1,34 50 1,97 55 2,17 4,17 106
25 1" VV 1 GAS F BSPP 1" FEMALE
Specs
Vazão: 140 (l/min) at 0.2 MPa 36,984 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 961,8 g 2,12 lb
41 1,61 55 2,17 61,5 2,42 4,88 124
25 1" VV 1 NPT F NPTF 1" FEMALE
Specs
Vazão: 140 (l/min) at 0.2 MPa 36,984 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 972,1 g 2,14 lb
41 1,61 55 2,17 61,5 2,42 4,88 124

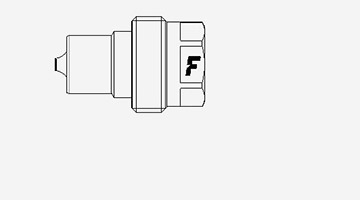

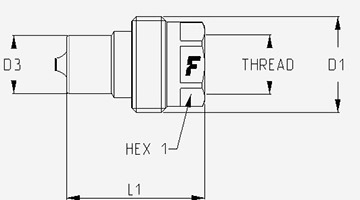

Macho

Macho

Filtrar
Unidade de medida
Código do Produto Thread Especif HEX1 D1 D2 D3 L1
6,3 1/4" VV 14 GAS M BSPP 1/4" FEMALE
Specs
Vazão: 18 (l/min) at 0.2 MPa 4,755 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 48,5 g 0,11 lb
19 0,75 25,4 1 14,1 0,56 21,5 0,85 1,37 34,7
6,3 1/4" VV 14 NPT M NPTF 1/4" FEMALE
Specs
Vazão: 18 (l/min) at 0.2 MPa 4,755 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 48,5 g 0,11 lb
19 0,75 25,4 1 14,1 0,56 1,3 33
10 3/8" VV 38 GAS M BSPP 3/8" FEMALE
Specs
Vazão: 30 (l/min) at 0.2 MPa 7,925 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 41,5 g 0,09 lb
24 0,94 30,4 1,2 18,9 0,74 1,59 40,5
10 3/8" VV 38 NPT M NPTF 3/8" FEMALE
Specs
Vazão: 30 (l/min) at 0.2 MPa 7,925 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 92,7 g 0,2 lb
24 0,94 30,4 1,2 18,9 0,74 1,59 40,5
12,5 1/2" VV 12 GAS M BSPP 1/2" FEMALE
Specs
Vazão: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 130 g 0,29 lb
27 1,06 34 1,34 20,5 0,81 1,93 49
12,5 1/2" VV 12 NPT M NPTF 1/2" FEMALE
Specs
Vazão: 65 (l/min) at 0.2 MPa 17,171 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 130 g 0,29 lb
27 1,06 34 1,34 20,5 0,81 1,93 49
20 3/4" VV 34 GAS M BSPP 3/4" FEMALE
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 259,7 g 0,57 lb
34 1,34 43,5 1,71 27,9 1,1 2,44 62
20 3/4" VV 34 NPT M NPTF 3/4" FEMALE
Specs
Vazão: 100 (l/min) at 0.2 MPa 26,417 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 259,7 g 0,57 lb
34 1,34 43,5 1,71 27,9 1,1 2,44 62
25 1" VV 1 GAS M BSPP 1" FEMALE
Specs
Vazão: 140 (l/min) at 0.2 MPa 36,984 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 418,4 g 0,92 lb
41 1,61 52 2,05 31,8 1,25 2,87 73
25 1" VV 1 NPT M NPTF 1" FEMALE
Specs
Vazão: 140 (l/min) at 0.2 MPa 36,984 (gal/min) at 0.2 MPa
Temperatura: -25 °C to 125 °C -13 °F to 257 °F
Vedações: NBR
Peso: 430,2 g 0,95 lb
41 1,61 52 2,05 31,8 1,25 2,87 73
  • Tampas para Acopladores
  • Vedações

Acessórios e Peças de Reposição

Alumínio caps female Tampas de Proteção - Alumínio - Fêmea
Tamanhos Código Cor
1"
25 mm
 TMV 1 S
Metal
1/2"
12,5 mm
 TMV 12 S
Metal
1/4"
6,3 mm
 TMV 14 S
Metal
3/4"
20 mm
 TMV 34 S
Metal
3/8"
10 mm
 TMV 38 S
Metal
1/2"
12,5 mm
 TMVM 12 SN
Metal
1/2"
12,5 mm
 TMVM 12 SR
Red
3/8"
10 mm
 TMVM 38 SB
Blue
3/8"
10 mm
 TMVM 38 SG
Yellow
3/8"
10 mm
 TMVM 38 SN
Black
3/8"
10 mm
 TMVM 38 SR
Red
Alumínio caps male Tampas de Proteção - Alumínio - Macho
Tamanhos Código Cor
1"
25 mm
 TFV 1 S
Metal
1/2"
12,5 mm
 TFV 12 S
Metal
1/4"
6,3 mm
 TFV 14 S
Metal
3/4"
20 mm
 TFV 34 S
Metal
3/8"
10 mm
 TFV 38 S
Metal
1/2"
12,5 mm
 TFVM 12 SR
Red
3/8"
10 mm
 TFVM 38 SB
Blue
3/8"
10 mm
 TFVM 38 SG
Yellow
3/8"
10 mm
 TFVM 38 SN
Black
3/8"
10 mm
 TFVM 38 SR
Red
Aço Inoxidável caps female Tampas de Proteção - Aço Inoxidável - Fêmea
Tamanhos Código Cor
1"
25 mm
 TMV 1 SS
1/2"
12,5 mm
 TMV 12 SS
1/4"
6,3 mm
 TMV 14 SS
3/4"
20 mm
 TMV 34 SS
3/8"
10 mm
 TMV 38 SS
Aço Inoxidável caps male Tampas de Proteção - Aço Inoxidável - Macho
Tamanhos Código Cor
1"
25 mm
 TFV 1 SS
1/2"
12,5 mm
 TFV 12 SS
1/4"
6,3 mm
 TFV 14 SS
Metal
3/4"
20 mm
 TFV 34 SS
PVC caps female Tampas de Proteção - PVC - Fêmea
Tamanhos Código Cor
3/8"
10 mm
 TMV 38
Red
PVC caps male Tampas de Proteção - PVC - Macho
Tamanhos Código Cor
3/8"
10 mm
 TFV 38
Red
Vedações
Size Thread Código
12,5 mm 1/2" SK NV 12
25 mm 1" F SK NV 1
6,3 mm 1/4" F SK NV 14
20 mm 3/4" F SK NV 34
10 mm 3/8" F SK NV 38
Especificações Técnicas
Bitola Tamanhos (mmInch) Pressão de trabalho Vazão (l/mingal/min) Vazamento (ml) Macho Pressão de Ruptura Fêmea Pressão de Ruptura Macho + Fêmea Pressão de Ruptura
04 6,3 1/4" 35 MPa 5076,321 psi 18 4,755 0,8 140 MPa 20305,283 psi 170 MPa 24656,415 psi 150 MPa 21755,661 psi
06 10 3/8" 30 MPa 4351,132 psi 30 7,925 1,3 120 MPa 17404,529 psi 120 MPa 17404,529 psi 150 MPa 21755,661 psi
08 12,5 1/2" 25 MPa 3625,943 psi 65 17,171 1,8 100 MPa 14503,774 psi 130 MPa 18854,906 psi 160 MPa 23206,038 psi
12 20 3/4" 25 MPa 3625,943 psi 100 26,417 8 100 MPa 14503,774 psi 100 MPa 14503,774 psi 120 MPa 17404,529 psi
16 25 1" 22 MPa 3190,83 psi 140 36,984 13 90 MPa 13053,396 psi 100 MPa 14503,774 psi 100 MPa 14503,774 psi
Material:
Aço
Vedações:
NBR
Temperaturas de trabalho:
-25 °C to 125 °C -13 °F to 257 °F
Tratamento da superfície:
MATE 500 (CrIII)
Especificações:
Série de intercâmbio: FASTER
Tipo de Válvula: Disco
Conexão: Aperte para ligar
Desconexão: Solte para desligar
Conexão sob Pressão: Com pressão residual

Queda de Pressão

Os dados escritos no diagrama são indicativos e não vinculantes.
(§) 1 MPa = 10 bar
As bitolas estão indicadas no gráfico.

VV flow diagram
